FARDELLATRICE AUTOMATICA CON INGRESSO A 90° MONOBLOCCO A BARRA SALDANTE BP802ARV 350 R-DP

gagliardi srl

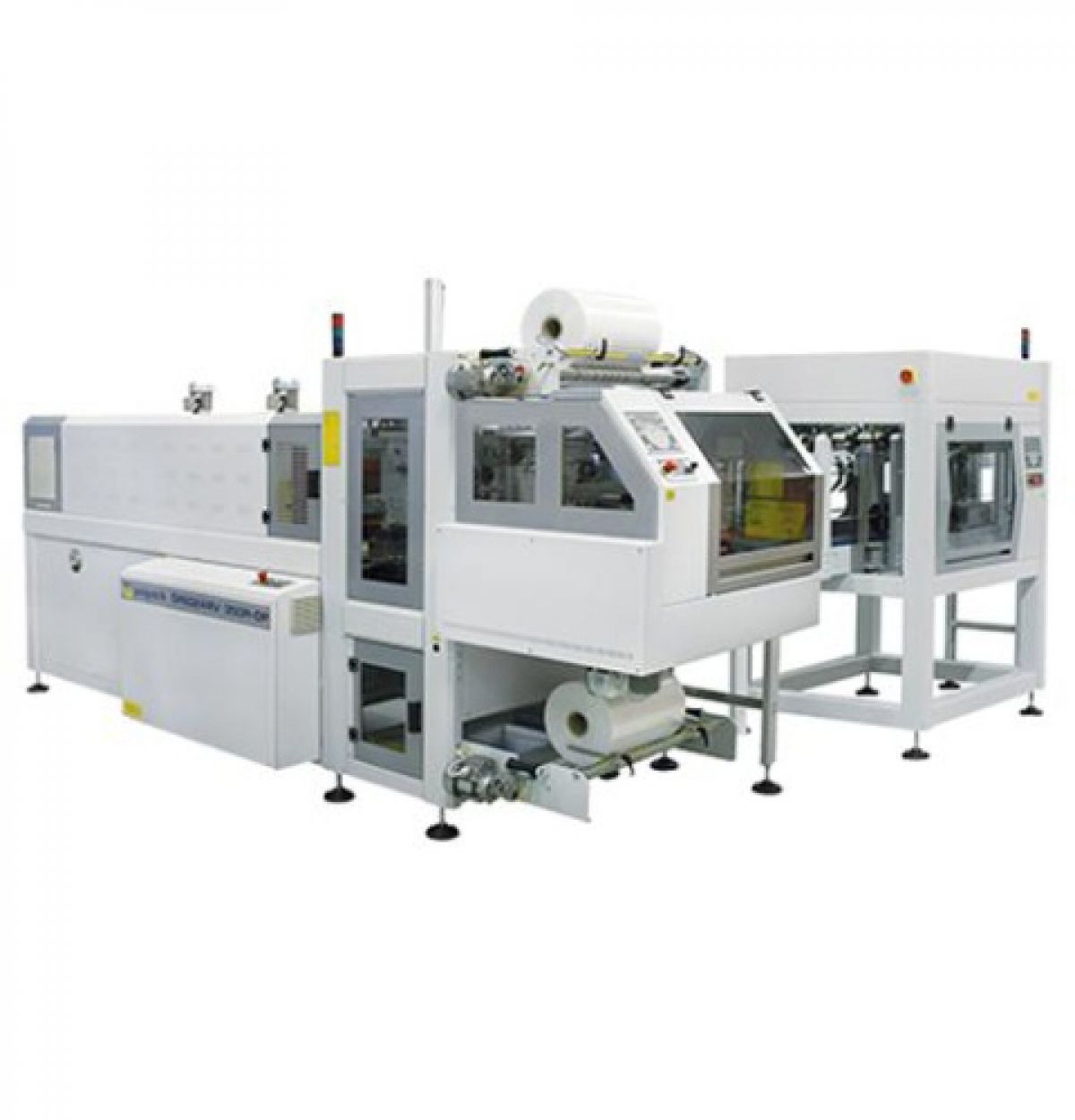

Fardellatrice  BP802ARV 350 R-DP

Fardellatrice automatica con ingresso a 90° monoblocco a barra saldante
La nuova serie di fardellatrici monoblocco semi-automatiche ed automatiche con barra saldante e a lancio di film fa della versatilità la propria caratteristica principale.
La serie ßetaPack, a seconda dei modelli infatti, si rivela particolarmente adatta per il confezionamento in vari formati di:bottiglie, lattine, scatole, vassoi, flaconi, vasetti e molti altri prodotti per differenti settori di mercato: bevande, conserviero, chimico, vini, alcolici, cosmetici, detergenti legno, tessile, grafico, ecc.
Con la serie ßetaPack SMIPACK è in grado di rispondere alle più diffuse esigenze del cliente e di garantire un ottimo rapporto qualità/prezzo.
BP802ARV 350 R-DP è una Fardellatrice automatica con ingresso a 90° monoblocco a barra saldante da 760 mm e tunnel bicamera. Ha una capacità produttiva fino a 20 pacchi per minuto, grazie alle file d’ingresso e il sistema multi-spinta. Dispone di un ingresso prodotto regolato da divisore elettromeccanico e dispositivo insermento falda.
Per tutte le macchine proposte nel catalogo sono disponibili vari accessori, in base alle differenti esigenze di lavorazione, che vi verranno dettagliatamente specificati in fase di offerta e che sono riportati nel nostro listino prezzi.

Consulta la scheda tecnica a fondo pagina

CARATTERISTICHE  DATI TECNICI

CARATTERISTICHE

DATI TECNICI

  • Barra Saldante 760 mm
  • Tunnel Bicamera
  • Capacità produttiva fino a 20ppm
  • File in ingresso: 2-3-4
  • Sistema Multi-spinta
  • Ingresso prodotto regolato da divisore elettromeccanico
  • Dispositivo inserimento falda
  • Dimensione Falda: min 200×120 mm / max 500x350mm
  • Spessore Falda: min 2,5mm / max 3,5mm


Caratteristiche BP802ARV 350R-DP

  • Alimentazione elettrica 220 – 240 / 380 – 415 V 3PH + PE / 3PH + N + PE 50/60 Hz
  • Potenza elettrica 28000 W
  • Pressione aria 6 Bar
  • Aria richiesta 17 Nl/p
  • Produzione massima up to 20 ppm*
  • Altezza massima prodotto 380 mm
  • Barra saldante 760 mm
  • Dimensione massima bobina film 750 x Ø 350 mm
  • Altezza piano di lavoro 940-1100 mm
  • Dimensioni macchina 4140 x 4275 x mm h 2095-2255 mm
  • Peso netto macchina 1640 Kg
  • Film consigliato: LDPE 20 – 100 µ

(**) la velocità indicata può variare in funzione delle dimensioni del prodotto, del formato del pacco e della tipologia di film utilizzato.

​VANTAGGI

  • Fardellatrici automatiche con ingresso a 90°
  • Formazione pacco con raggruppamento automatico
  • Nastro ingresso 90° a velocità variabile controllato da Inverter
  • Ingresso prodotto regolato da DIVISORE:
    1. ingresso prodotto incanalato su singola fila
    2. sistema elettromeccanico di divisione del prodotto su più file controllato da Inverter e Encoder
    3. sistema elettromeccanico di erogazione prodotti con fotocellula contapezzi e tappeti motorizzati controllati da Inverter e Encoder
    4. controllo presenza prodotto in ingresso con fotocellula a sbarramento
    5. controllo accumulo prodotti nelle file in uscita con sensori induttivi
    6. pannello di controllo indipendente
    7. sincronizzazione automatica con la fardellatrice
    8. 20 cicli di lavoro memorizzabili
  • Dispositivo inserimento falda:
    • prelevamento pneumatico verticale
    • magazzino falde 300 pz.
    • dimensione falda min. 200×120 mm max 500×350 mm
    • spessore falda min 2,5 mm max 3,5 mm
    • trasporto falda motorizzato, autocentrante, controllato da Inverter e Encoder
    • inserimento falda sotto il pacco di tipo meccanico controllato da Inverter e Encoder, sincronizzato con l’arrivo dei prodotti
  • Modalità di lavoro: solo film o film + falda
  • Tunnel Bicamera
  • Prodotti Convogliati con nastro automatico sinistro o destro
  • File in ingresso: 1, 2, 3, 4
  • Fotocellule di presenza prodotto
  • Presetta ingresso pneumatico
  • Depressione pneumatico
  • Sistema multi-spinta
  • Spintore motorizzato controllato da Inverter ed Encoder
  • Spintore a catena posizionato tra un nastro ingresso a 90° e barra saldante controllato da Inverer ed encoder
  • Guide prodotti a movimentazione pneumatica, sincronizzate con lo spintore a catena, per agevolare la formazione e il passaggio del pacco oltre la barra saldante.
  • Sbobinatore Superiore motorizzato controllato da Inverter
  • Sbobinatore inferiore motorizzato
  • Piedini di fissaggio, pressetta ferma prodotto, ventilatore di raffreddamento uscita forno inclusi
  • Funzionamento in modalità automatica, semiautomatica, Passaggio diretto
  • Struttura monoblocco
  • Barra saldante a movimentazione pneumatica
  • Taglio film a lama fredda a movimentazione pneumatica
  • Barra saldante dotata di sensori di sicurezza
  • Rulli per carico film posizionati sugli sbobinatori superiori ed inferiori
  • Scala metrica per centraggio bobine
  • Sistema di controllo FLXMOD® dotato di pannello di comando LCD grafico 4,3″ con microprocessore a 32 bit
  • Sezione di potenza e di controllo composta da:
    • inverter
    • moduli di comando IN/OUT (ingresso/uscita) a 16 ingressi/uscite digitali
    • moduli di comando ingressi analogici
    • moduli di controllo lettura termocoppie
  • Questo sistema permette un controllo semplice ed accurato di tutte le operazioni in corso, come:
    1. possibilità di memorizzare sino a 20 cicli di lavoro differenti
    2. controllo automatico altezza barre
    3. regolazione velocità nastri della fardellatrice e del forno controllati da Inverter
  • Statistiche di processo
  • Flusso d’aria nel tunnel regolabile da deflettori indipendenti
  • Nastro trasportatore del tunnel con barre in fibra di vetro ad alta resistenza al calore (brevetto SMI), che procura i seguenti vantaggi:
    • rigidità del tappeto, che garantisce stabilità al prodotto in transito: ne risulta un pacco compatto e ottimamente termo retratto
    • possibilita’ del passaggio di prodotti sino a 30kg
    • assenza del problema ruggine, riscontrabile nei tappeti metallici convenzionali
    • facile ed economica manutenzione, grazie alla possibilità di sostituire le barre singolarmente
  • Sistema di raffreddamento del forno
  • Ridotto consumo energetico
  • Conformità normative CE
INGOMBRO
  • Altezza massima prodotto 380 mm
  • Barra saldante 760 mm
  • Dimensione massima bobina film 750 x Ø 350 mm
  • Altezza piano di lavoro 940-1100 mm
  • Dimensioni macchina 4140 x 4275 x mm h 2095-2255 mm
  • Peso netto macchina 1640 Kg
  • Film consigliato: LDPE 20 – 100 µ
