FARDELLATRICE AUTOMATICA CON INGRESSO IN LINEA CON TUNNEL BICAMERA BP1102AS - 1402AS

gagliardi srl

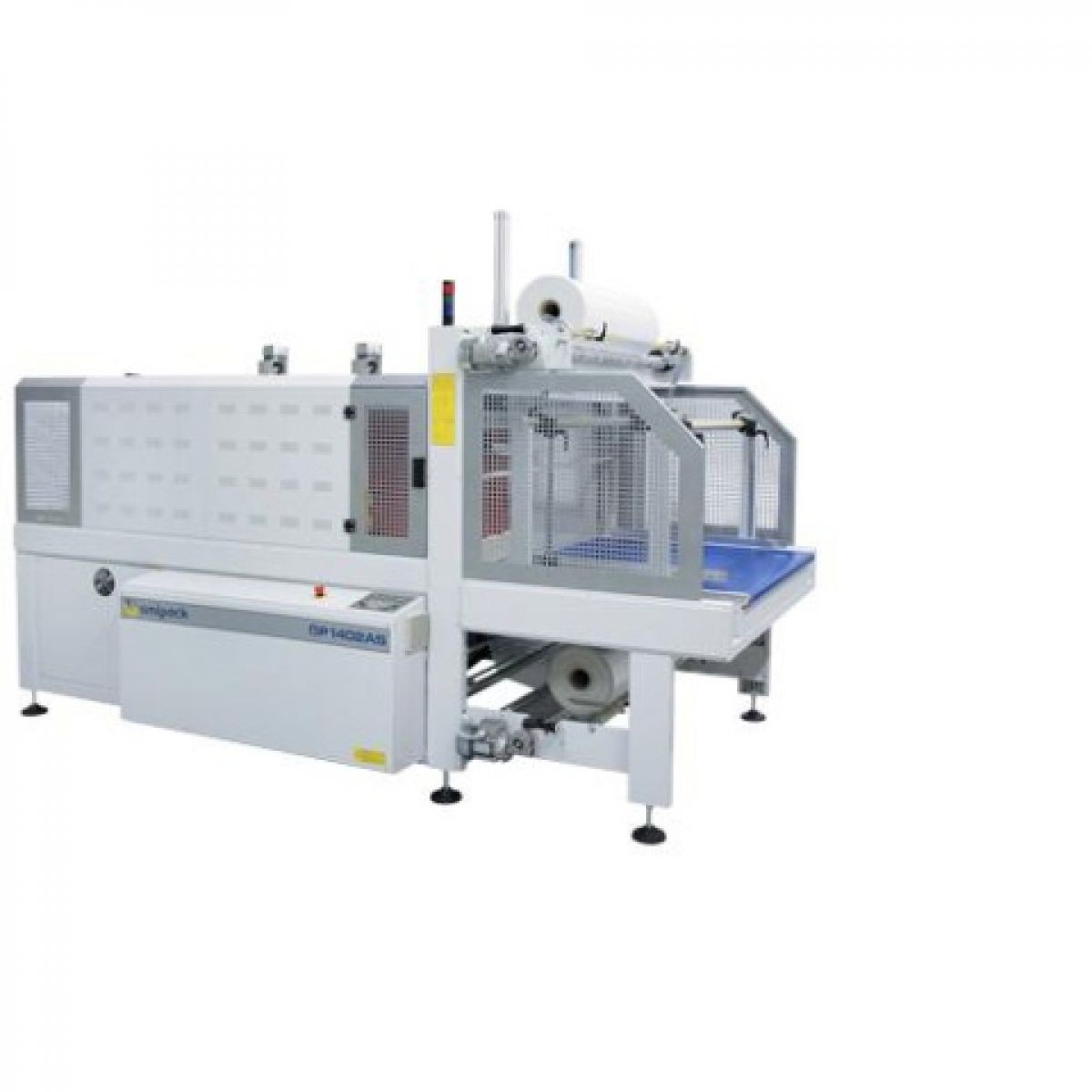

Fardellatrice  BP1102AS - BP1402AS
Fardellatrici automatiche con ingresso in Linea con tunnel bicamera

La nuova serie di fardellatrici monoblocco semi-automatiche ed automatiche con barra saldante e a lancio di film fa della versatilità la propria caratteristica principale.
La serie ßetaPack, a seconda dei modelli infatti, si rivela particolarmente adatta per il confezionamento in vari formati di:bottiglie, lattine, scatole, vassoi, flaconi, vasetti e molti altri prodotti per differenti settori di mercato: bevande, conserviero, chimico, vini, alcolici, cosmetici, detergenti legno, tessile, grafico, ecc.
Con la serie ßetaPack SMIPACK è in grado di rispondere alle più diffuse esigenze del cliente e di garantire un ottimo rapporto qualità/prezzo.
BP1102AS e BP1402AS sono fardellatrici automatiche con ingresso in linea e con una barra saldante di 1070mm (BP1102AS) e di 1370mm (BP1402AS). Dispone di un tunnel bicamera ed è studiata per lavorare pacchi lunghi massimo 2000mm con una capacità produttiva massima fino a 15 pacchi al minuto. Per tutte le macchine proposte nel catalogo sono disponibili vari accessori, in base alle differenti esigenze di lavorazione, che vi verranno dettagliatamente specificati in fase di offerta e che sono riportati nel nostro listino prezzi.

Consulta la scheda tecnica a fondo pagina o  Download il Catalogo Completo Fardellatrici Smipack

CARATTERISTICHE  DATI TECNICI

CARATTERISTICHE

DATI TECNICI

  • Fardellatrici automatiche con ingresso in linea
  • Barra saldante: 1070 mm (BP1102AS) 1370 mm (BP1402AS)
  • Tunnel Bicamera
  • Max lunghezza pacco: Oltre 2000mm
  • Capacità produttiva massima fino a 15 pacchi al minuto
  • Nastro ingrezso e tappeto fotno controllati da inverter
  • Sbobinatore superiore motorizzato controllato da inverter
  • Sbobinatore inferiore motorizzato
  • Guide prodotto nastro ingresso regolabili in larghezza altezza
  • Funzionamento tramite lettura fotocellula o lunghezza pacco
  • Funzionamento in modalità automatica, semiautomatica, passaggio libero


Dati tecnici – BP1102AS

  • Alimentazione elettrica 220 – 240 / 380 – 415 V 3PH + PE / 3PH + N + PE 50/60 Hz
  • Potenza elettrica 26700 W
  • Pressione aria 6 Bar
  • Aria richiesta 13 Nl/p
  • Produzione massima up to 15 ppm**
  • Altezza massima prodotto 400 mm
  • Barra saldante 1070 mm
  • Dimensione massima bobina film 1050 x Ø 350 mm
  • Altezza piano di lavoro 940-1100 mm
  • Dimensioni macchina 3355 x 1570 x mm h 2110-2270 mm
  • Peso netto macchina 880 Kg
  • Film consigliato: LDPE 20 – 100 µ


Dati tecnici – BP1402AS

  • Alimentazione elettrica 220 – 240 / 380 – 415 V 3PH + PE / 3PH + N + PE 50/60 Hz
  • Potenza elettrica 26700 W
  • Pressione aria 6 Bar
  • Aria richiesta 21 Nl/p
  • Produzione massima up to 15 ppm**
  • Altezza massima prodotto 550 mm
  • Barra saldante 1370 mm
  • Dimensione massima bobina film superiore 1350 x Ø 350 mm
  • Dimensione massima bobina film inferiore 1350 x Ø 280 mm
  • Altezza piano di lavoro 860 – 1020 mm
  • Dimensioni macchina 3455 x 1870 x mm h 2325-2485 mm
  • Peso netto macchina 1125 Kg
  • Film consigliato: LDPE 20 – 100 µ

(**) la velocità indicata può variare in funzione delle dimensioni del prodotto, del formato del pacco e della tipologia di film utilizzato.

VANTAGGI

  • Fardellatrice automatica con ingresso in linea
  • Tunnel bicamera
  • Max. lunghezza pacco: 1200 mm
  • Nastro ingresso a velocità variabile controllato da Inverter
  • Sbobinatore superiore motorizzato controllato da Inverter
  • Sbobinatore inferiore motorizzato
  • Guide prodotto nastro ingresso regolabili in larghezza e altezza
  • Funzionamento tramite lettura fotocellula o lunghezza pacco
  • Funzionamento in modalità automatica, semiautomatica, passaggio libero
  • Piedini di fissaggio, pressetta ferma prodotto, ventilatore di raffreddamento uscita forno inclusi
  • Struttura monoblocco
  • Barra saldante a movimentazione pneumatica
  • Taglio film a lama fredda a movimentazione pneumatica
  • Barra saldante dotata di sensori di sicurezza
  • Rulli posizionati sugli sbobinatori superiori ed inferiori per facilitare il caricamento bobina
  • Scala metrica per centraggio bobine
  • Sistema di controllo FLXMOD® dotato di pannello di comando LCD grafico 4,3″ con microprocessore a 32 bit
  • Sezione di potenza e di controllo composta da:
    • inverter
    • moduli di comando IN/OUT (ingresso/uscita) a 16 ingressi/uscite digitali
    • moduli di comando ingressi analogici
    • moduli di controllo lettura termocoppie
  • Questo sistema permette un controllo semplice ed accurato di tutte le operazioni in corso, come:
    1. possibilità di memorizzare sino a 20 cicli di lavoro differenti
    2. controllo automatico altezza barre
    3. regolazione velocità nastri della fardellatrice e del forno controllati da Inverter
  • Statistiche di processo
  • Flusso d’aria nel tunnel regolabile da deflettori indipendenti
  • Nastro trasportatore del tunnel con barre in fibra di vetro ad alta resistenza al calore (brevetto SMI), che procura i seguenti vantaggi:
    • rigidità del tappeto, che garantisce stabilità al prodotto in transito: ne risulta un pacco compatto e ottimamente termo retratto
    • possibilita’ del passaggio di prodotti sino a 30kg
    • assenza del problema ruggine, riscontrabile nei tappeti metallici convenzionali
    • facile ed economica manutenzione, grazie alla possibilità di sostituire le barre singolarmente
  • Sistema di raffreddamento del forno
  • Ridotto consumo energetico
  • Conformità normative CE

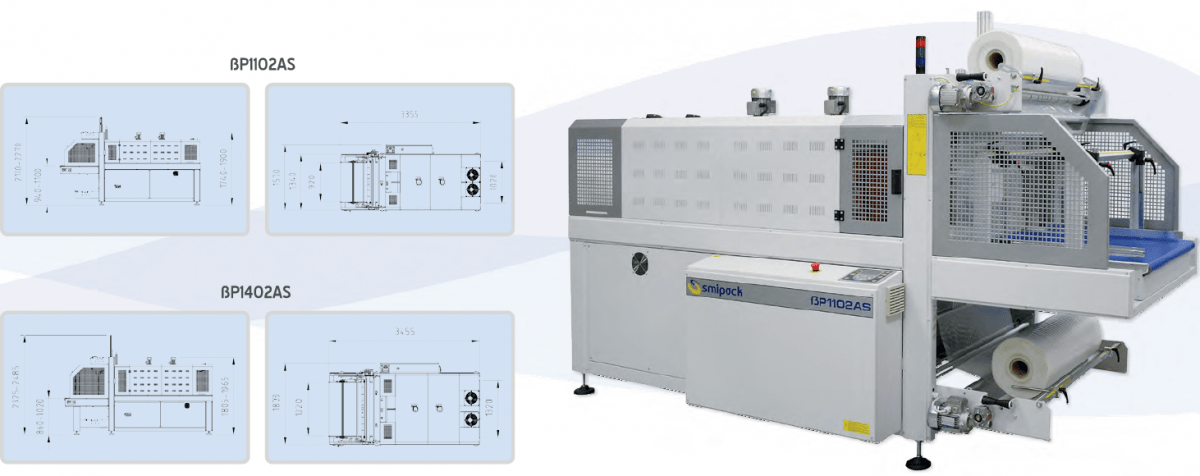

ingombro10_1200_476_1

INGOMBRO

BP1102AS

  • Dimensione massima bobina film 1050 x Ø 350 mm
  • Altezza piano di lavoro 940-1100 mm
  • Dimensioni macchina 3355 x 1570 x mm h 2110-2270 mm
  • Peso netto macchina 880 Kg
  • Film consigliato: LDPE 20 – 100 µ

BP1402AS

  • Altezza massima prodotto 550 mm
  • Barra saldante 1370 mm
  • Dimensione massima bobina film superiore 1350 x Ø 350 mm
  • Dimensione massima bobina film inferiore 1350 x Ø 280 mm
  • Altezza piano di lavoro 860 – 1020 mm
  • Dimensioni macchina 3455 x 1870 x mm h 2325-2485 mm
  • Peso netto macchina 1125 Kg
  • Film consigliato: LDPE 20 – 100 µ

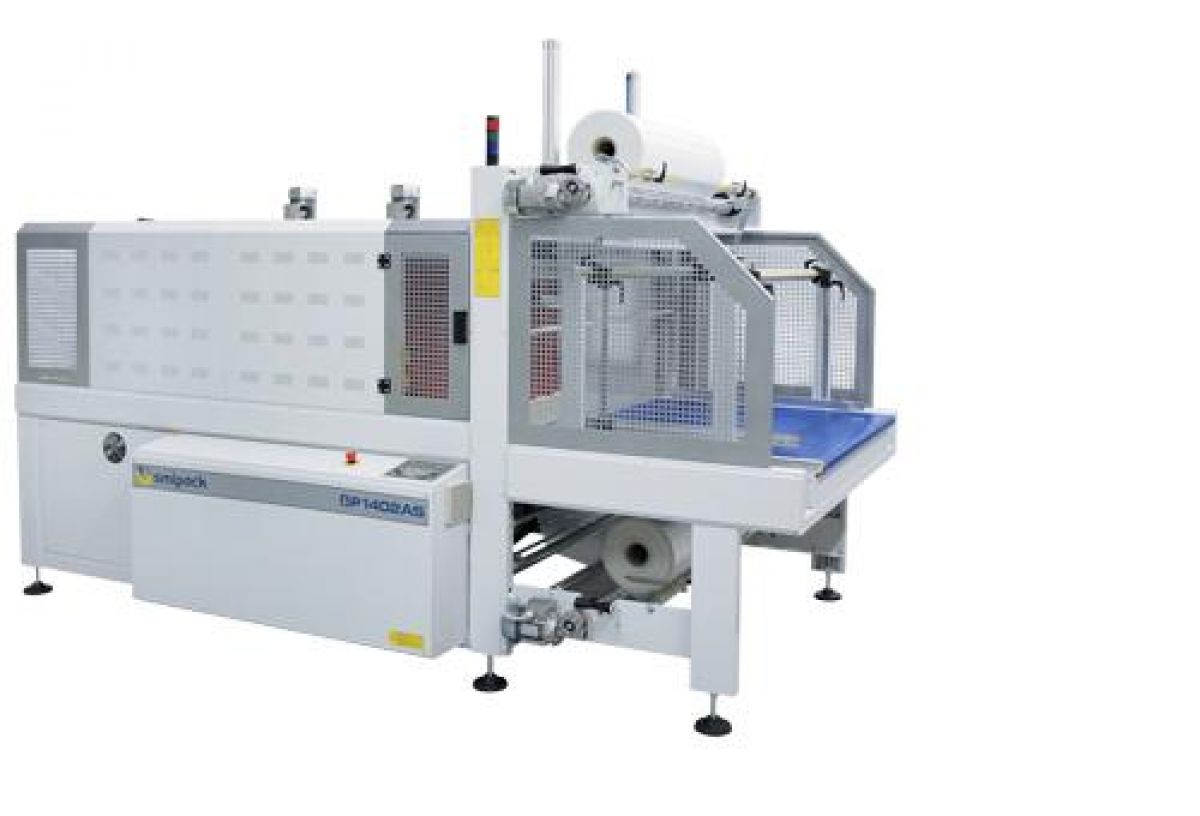

f115_1200_816_1

VIDEO SMIPACK BP1102AS

VIDEO SMIPACK BP1402AS
